Programme unterteilen in TopSolid
Schritt 1: Operation Program Manager öffnen
Öffnen Sie zunächst den Operation Program Manager innerhalb Ihres CAM-Projekts.
Dieser Bereich enthält alle vorhandenen Bearbeitungsprogramme sowie die zugehörigen Operationen.
Vorgehensweise:
- Öffnen Sie das gewünschte CAM-Projekt.

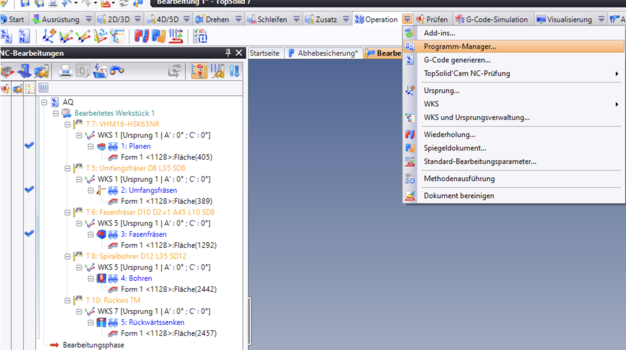

- Öffnen Sie den Reiter Operation > Program Manager:
Schritt 2: Unterteilungsfunktion auswählen
Im geöffneten Operation Program Manager können Sie nun die automatische Programm-Unterteilung starten.
Vorgehensweise:

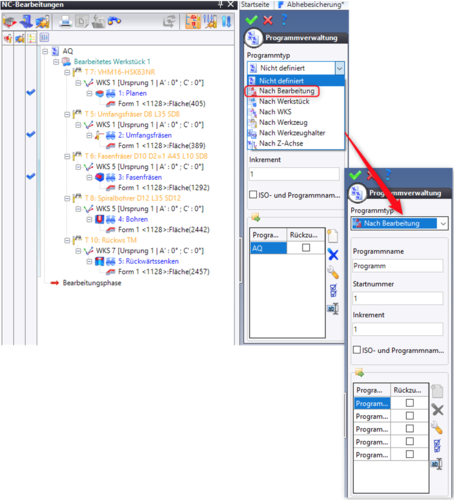

- Klicken Sie im oberen Menü auf Unterteilen bzw. Programm unterteilen.
- Wählen Sie nun den gewünschten Unterteilungstyp aus und den grünen Haken bestätigen
Mögliche Unterteilungstypen können beispielsweise sein:
- Nach Werkzeug
Alle Operationen mit identischem Werkzeug werden zusammengefaßt. - Nach Bearbeitungsart
Fräsen, Bohren, Gewinden usw. werden getrennt. - Nach Spannlage
Operationen werden entsprechend der Aufspannung gruppiert. - Benutzerdefinierte Unterteilung
Individuelle Regeln können verwendet werden.

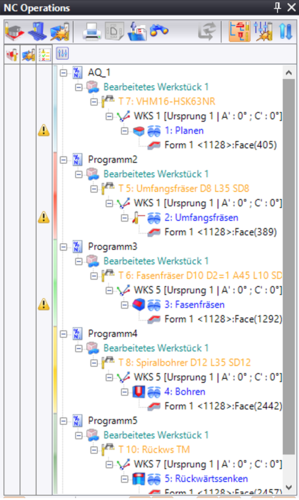

Ergebnis:
